Программа КОМПАС-3D поддерживает различные форматы чертежей и моделей. Рассмотрим основные способы открытия файлов в этой системе автоматизированного проектирования.
Содержание
Поддерживаемые форматы файлов
- Собственные форматы: .cdw (чертежи), .m3d (3D-модели), .frw (фрагменты)
- Международные стандарты: .dwg, .dxf (AutoCAD), .step, .iges

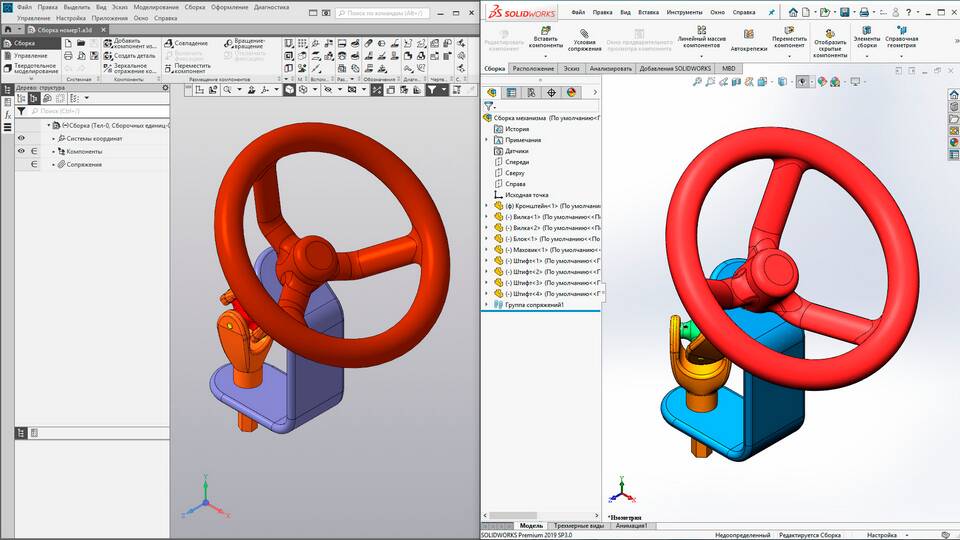

- Форматы других САПР: .sldprt (SolidWorks), .ipt (Inventor)
- Растровые изображения: .jpg, .png, .tiff
Способы открытия файлов
| Метод | Описание |
| Через меню "Файл" | Стандартный способ для всех форматов |
| Двойной клик по файлу | Если ассоциации файлов настроены |
| Перетаскивание (drag and drop) | Прямо в рабочую область программы |
Пошаговая инструкция
- Запустите КОМПАС-3D на компьютере
- В главном меню выберите "Файл" → "Открыть"
- В диалоговом окне укажите путь к файлу
- Выберите нужный тип файлов в фильтре (или "Все файлы")
- Выделите нужный файл и нажмите "Открыть"
- Для нестандартных форматов укажите параметры импорта
Настройки импорта для иностранных форматов
| Формат | Важные параметры |
| .dwg/.dxf | Версия AutoCAD, кодировка, слои |
| .step/.iges | Точность аппроксимации, единицы измерения |
| .sldprt | Параметры сборок, подавление признаков |
Решение распространенных проблем
- Файл не открывается: проверьте совместимость формата и версии КОМПАС
- Отсутствуют элементы: включите все слои при импорте
- Неправильные размеры: проверьте единицы измерения в настройках импорта
- Искаженная геометрия: попробуйте другие параметры аппроксимации
Дополнительные возможности
В профессиональных версиях КОМПАС-3D доступно пакетное открытие и преобразование файлов через "Менеджер документов". Для часто используемых файлов создавайте ярлыки в "Панели быстрого доступа".
